2017年高考全国III卷(物理)-感生电动势、动生电动势

2017年09月07日 浏览:
2017年高考全国III卷

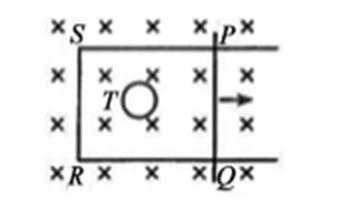

15.如图,在方向垂直于纸面向里的匀强磁场中有一U形金属导轨,导轨平面与磁场垂直。金属杆PQ置于导轨上并与导轨形成闭合回路PQRS,一圆环形金属线框T位于回路围成的区域内,线框与导轨共面。现让金属杆PQ突然向右运动,在运动开始的瞬间,关于感应电流的方向,下列说法正确的是( )

A.PQRS中沿顺时针方向,T中沿逆时针方向

B.PQRS中沿顺时针方向,T中沿顺时针方向

-网法407c广4f9b优4d48元根件点升b01f科西b366途b993bb41有bdf0学限学司法智公技932a方慧高根3153软东
C.PQRS中沿逆时针方向,T中沿逆时针方向

D.PQRS中沿逆时针方向,T中沿顺时针方向

答案

D

解析

当金属杆PQ突然向右运动时,金属杆PQ切割磁感线,根据右手定则,可知通过金属杆PQ中的电流由Q流向P,即逆时针方向,根据楞次定律可知,通过T的磁场减弱,则T的感应电流产生的磁场应指向纸面里面,则感应电流方向为顺时针,选项D正确,选项ABC错误;综上本题选:D

考查方向

本题考查了感生电动势、动生电动势

解题思路

金属杆PQ切割磁感线,根据右手定则判断PQRS中的电流方向;PQRS产生电流后,形成的磁场会对穿过T的磁通量产生影响,根据楞次定律分析T中的感应电流的变化情况;
